Обдирочная машина горячей полировки

Описание продукта: Описание оборудования:  Данный станок в основном применяется для обработки внутреннего диаметра сталь...

подробно

Описание оборудования:
  Данный станок в основном применяется для обработки внутреннего диаметра стальных гидравлических цилиндров из 20, 45, 25Mn, 27SiMn и других материалов.

  Данный станок оснащён испанской системой числового программного управления, в шпиндельном узле используется серводвигатель с главным валом, в подшипниках шпинделя используются высокоточные подшипники, с хорошей твёрдостью главного вала и высокой точностью вращения. В коробке передач используется серводвигатель переменного тока, бесступенчатое регулирование скорости, шарико-винтовая пара высокой точности. Станина станка связана сварными узлами, для снатия напряжения от старение металлов после сварки. Высокая кинематическая точность линейных направляющих и хорошая износоустойчивость. Используются тайваньские гидравлические детали с надёжными и устойчивыми характеристами. Станок оснащён автоматическим стружкоудалитель и имеет хорошую сопротивляемость течи. Охлаждающая жидкость проходит многоступенчатую фильтрацию, тонкость фильтрации может достигать 50 мкм, что даёт устройству высокую точность и эффективность обработки глубоких отверстий.


  Особенности:

  Он имеет следующие преимущества по сравнению с традиционным хонингом:
  1) Повышенная эффективность обработки: Скорость обработки почти в 20 раз больше, чем при хонинговании.
  2) Увеличенную поверхностную твердость: Твердость поверхности увеличена больше чем на 50%.
  3) Точность обработки: Точность обработки может достигать уровня IT8, а шероховатость поверхности может достигать Ra 0,05-0,4 мкм.
  4) Рабочая среда: низкий уровень шума, отсутствие загрязнение, экономия трудозатрат.

  5) Разумный порядок обработки: Выброс и обработка валиком могут быть организованы как последняя операция после других (например, сверление отверстий для заливки масла, сварка, нарезание резьбы).


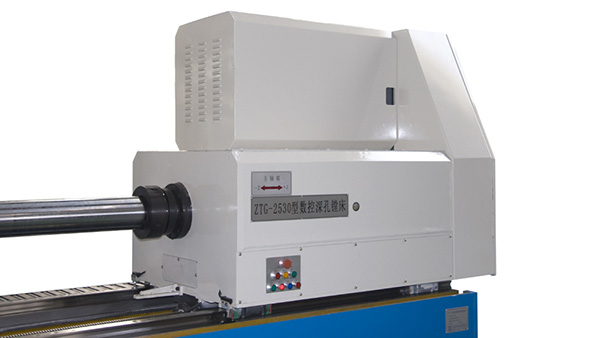

  Ящик главного вала: обеспечивает большой крутящий момент на низкой скорости и постоянную мощность на высокой скорости, используется двухскоростной коробчатый редуктор ZF, изготовленный в Германии. Для главного вала используется импортные плотно прилегающие подшипники, для обеспечения жесткости и точности.




  Основание опорной расточной рамы: благодаря новой внутренней конструкции оно эффективно устраняет вибрацию при вращении расточной балки и обеспечивает минимизацию отклонения фрезы. Возможно различных диаметров на основе внутреннего диаметра расточной оправки трубки цилиндра. (Имеется две конструкции амортизационного кресла на выбор)


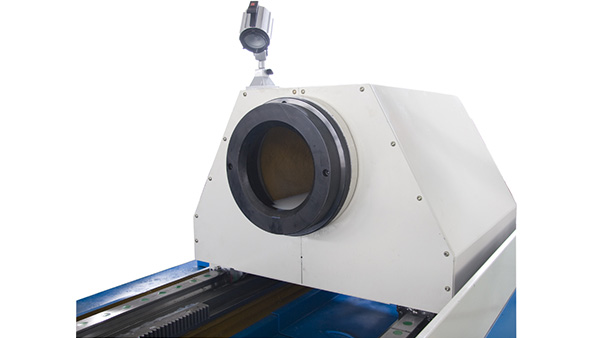

  Зажимное основание: закрепляется охватываемый конус заготовки, гидроцилиндр перемещается относительно основания, чтобы зафиксировать заготовку. Легко и удобно устанавливается и заменяется основание.




  Основание для размещения: для фиксации основания в нужном месте используется новое фиксирующее основание.

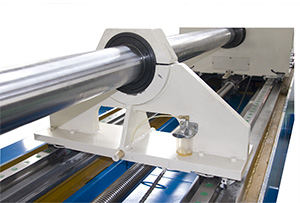

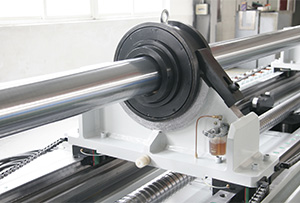

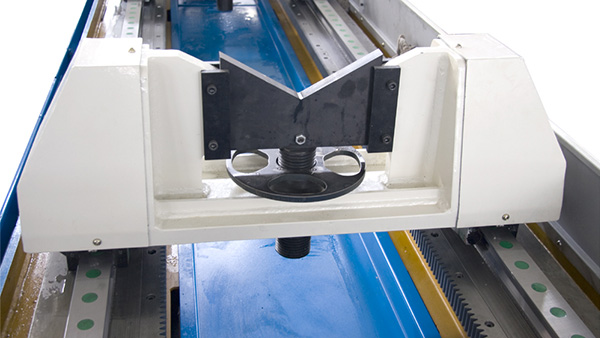

  Опоры обрабатываемых деталей: имеются две опоры обрабатываемых деталей. С V-образной структурой каждая из них может быть отрегулирована свободно в соответствии с центром наружного диаметра заготовки. Поскольку они установлены на направляющей скольжения направляющей, их удобно и просто передвигать.




  Удаление стружки и система фильтрации: с помощью метода удаления стружки, объединяющего цепной конвейер для стружки с гребнеотделителем, точность фильтрации может быть обеспечена посредством многоступенчатой ​​фильтрации и высокоточной фильтрации с помощью всасывающего фильтра.

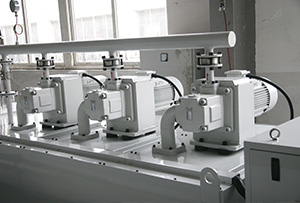

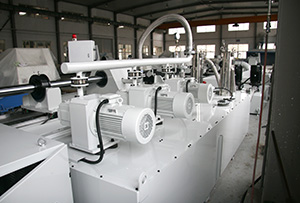

  Система охлаждения: полость устройства используется в качестве корпуса топливного бака, что позволяет сэкономить требуемую площадь пола и обеспечить охлаждающее масло с различным давлением и скоростью потока для обработки деталей разного диаметра. Точность фильтрации может быть обеспечена посредством многоступенчатой фильтрации и высокоточной фильтрации с помощью всасывающего фильтра.

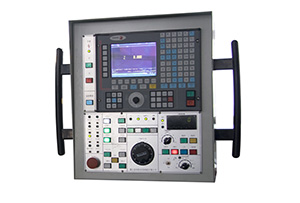

  Система числового программного управления: на выбор предоставляются испанская система FAGOR, немецкая SIEMENS и другие системы с ЧПУ. Понятный, простой и лёгкий в использовании пульт управления.

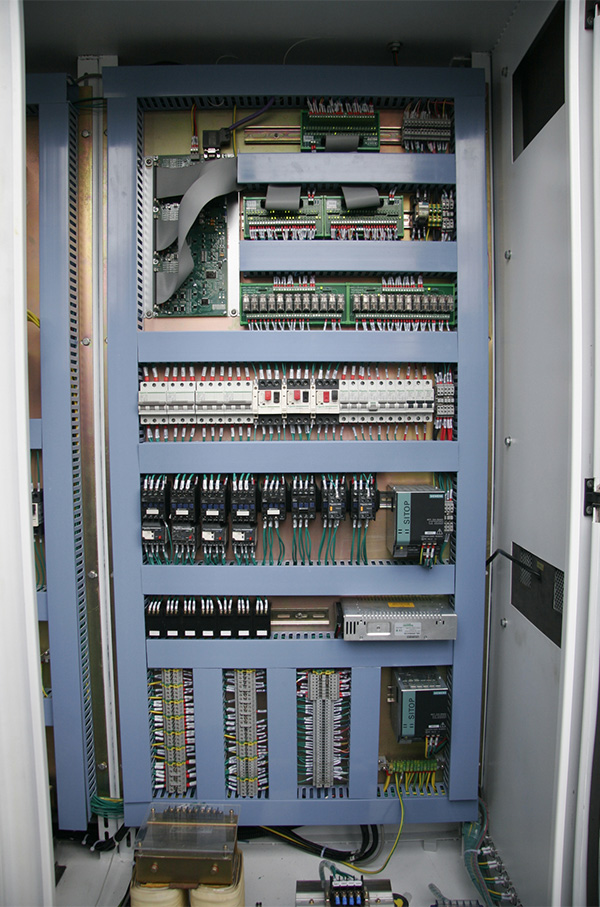

        Электрический шкаф: в основных электрических элементах используется элементы французской компании Schneider



Технические параметры

Номер модели ZTG2530 ZTG2560 ZTG2590
1  Параметры обрабатываемой детали Внутренний диаметр ( мм) Φ50~Φ250 Φ90~Φ250 Φ80~Φ250
Внешний диаметр ( мм) Φ60~Φ300 Φ100~Φ300 Φ90~Φ300
Длина ( мм) 500~3000 1200~6000 1650~9000
2 Скорость Скорость вращения главного вала об/мин 50~1500
Скорость передвижения основания для размещения (мм/мин) 6000
Передвижение шпиндельного узла (мм/мин) 8000
3 Мощность электродвигателя  Серводвигатель главного вала (кВт) 37/56
Серводвигатель подачи (кВт) 6
4 Система охлаждения Объём масляного бака (L) 4150+1850 4150+1850 6000+1850
Объём потока насоса (л/мин) >500 >500 >500
Тонкость фильтрации (мкм) 50 50 50
5  Общая мощность электродвигателя (кВт) 90 100
6 Внешние размеры ( мм x  мм x  мм) 12100 X 3600 X 2200 18820 X 3600 X 2200 25400 X 3600 X 2200
7 Система числового программного управления: испанская система FAGOR, немецкая SIEMENS
Примечание: компания может предоставить для обдирочных машин горячей полировки 1, 1,5, 2, 3, 6, 9 метровым и другим размещением ЧПУ.
